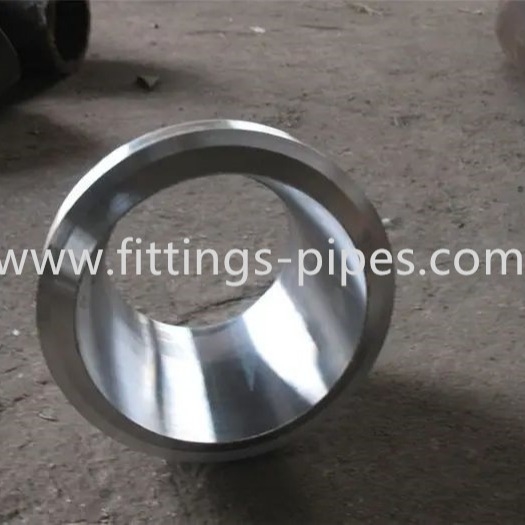

Riduttore eccentrico del tubo di Inconel, riduttore concentrico della saldatura testa a testa dell'acciaio legato

Descrizione di prodotto

I montaggi saldati estremità trasversale dei riduttori del tubo d'acciaio i riduttori eccentrici dei riduttori concentrici di acciaio legato Inconel Incoloy

Lista di specificazione

Un riduttore del tubo d'acciaio è una componente utilizzata nelle condutture per ridurre la sua dimensione da grande al piccolo foro nell'accordo al diametro interno. La lunghezza della riduzione qui è uguale ad una media di più piccoli e più grandi diametri del tubo. Qui, il riduttore può essere usato come un diffusore o ugello. Il riduttore aiuta nella riunione la conduttura attuale delle dimensioni varie o del flusso idraulico delle reti di tubazioni.

L'uso di un riduttore d'acciaio è effettuato nelle fabbriche e nelle centrali elettriche chimiche. Rende la rete di tubazioni affidabile e compatta. Salvaguarda la rete di tubazioni da qualunque genere di impatto negativo o di deformazione termica. Quando è sul cerchio di pressione, impedisce qualunque tipo di perdita ed è facile da installare. Il nichel o cromare i riduttori rivestiti prolunga la vita del prodotto, utile per le alte linee del vapore ed impedisce la corrosione.

Tipi del riduttore

Ci sono due tipi di riduttore, di riduttore concentrico e di riduttori eccentrici.

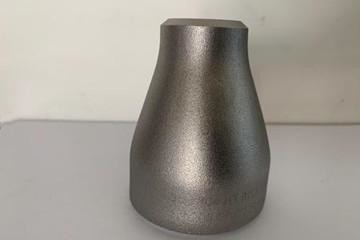

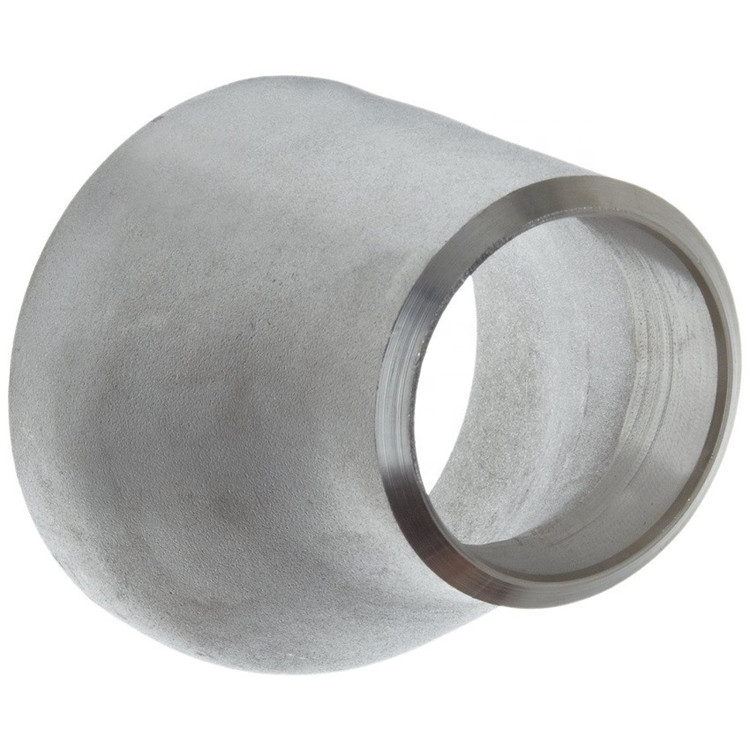

Riduttore concentrico

Questo riduttore consiste dei montaggi simmetrici ed a forma di cono che ingrandicono ugualmente o riducono il diametro circa la linea centrale. Per un esempio, quando 1" transizioni del tubo tubo al ¾», quindi l'alto o il basso del tubo non rimane a livello. È ampiamente usato una volta singolo o cambiamenti multipli del diametro.

Riduttore eccentrico

Un montaggio conico a forma di che riduce o ingrandice il diametro, ma non è simmetrico circa la linea centrale. Ciò è utilizzata nei sistemi della canalizzazione per ridurre il diametro di un tubo da una dimensione a più grande o a di piccola dimensione.

Le gamme dai tipi di collegamento differenti, riduttore del tubo hanno potuto essere classificate con il riduttore della saldatura dell'incavo ed il riduttore della saldatura testa a testa.

Il riduttore della saldatura dell'incavo inoltre ha chiamato l'inserzione della saldatura dell'incavo, ha tre tipi 1, 2 e 3. norme fabbricanti aderiscono a ASME B16.11.

La saldatura dell'incavo resiste al ½ della forza della saldatura testa a testa, in modo da è usata per i tubi di diametro basso che possiedono un diametro di NPS 2 o più di meno. La saldatura testa a testa ha buona forza, poichè è adatto a condutture della temperatura e di alta pressione.

Estremità del riduttore della saldatura testa a testa nel piano o smussato, manifatturiero conformemente a ASME B16.9 e processo di saldatura che conciliano ASME B16.25.

Luogo d'origine: La Cina

I riduttori del tubo entrano in riduttori concentrici ed in riduttori eccentrici. Sono fatti del acciaio al carbonio, dell'acciaio legato, dell'acciaio inossidabile, dell'acciaio di bassa temperatura o dell'acciaio di rendimento elevato, ecc

Nome di prodotto: Riduttore concentrico/eccentrico

Dimensione: ″ di 1/2 – 72 ″

Gomito senza cuciture: ″ DN15~DN600 del ″ ~24 di 1/2

Gomito saldato: 4 ″ DN150~DN1800 del ″ ~72

Parete Thinkness: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, std, sch5s, sch20s, sch40s, sch80s

Spessore massimo: 120mm

Norma: ANSI B16.9/16,28, ASTM A53/A106, api 5L, ASME B36.10M-1996, DIN2605/2615/2616, JIS P2311/2312

Materiale: Acciaio al carbonio, acciaio legato, acciaio inossidabile

Trattamento di superficie: Olio trasparente, olio nero inossidabile o caldo galvanizzati.

Disegno con i dati:

Le dimensioni dei riduttori dell'ANSI /ASME B16.9, riduttore concentrico Buttweld dimensiona il grafico, Buttweld eccentrico

Accessori per tubi senza cuciture del riduttore eccentrico concentrico di JIS SCH STD

Accessori per tubi senza cuciture del riduttore eccentrico concentrico di SCH STD

Descrizione di prodotto

Il riduttore è un accessorio per tubi utilizzato per il diametro del tubo. Il processo di formazione comunemente usato sta riducendo il diametro che preme, ampliando il diametro che preme o che riduce il diametro più il diametro espandentesi che preme e timbrare la formazione può anche essere usata per la riduzione dei tubi del diametro di determinate specifiche.

a. Riduzione di diametro/formazione espansione del diametro

La riduzione di diametro che forma il processo di piccole e piccole teste è di mettere uno spazio in bianco del tubo con lo stesso diametro come la grande conclusione del piccolo e le piccole teste in piega stampo e premono il tubo nella direzione assiale per trasformare il movimento del metallo lungo la cavità e gli strizzacervelli di muffa forma. Secondo la dimensione del diametro riduttore del riduttore, è divisa nella stampa di una volta che si forma o che si forma multiplo della stampa.

b. Timbratura e formarsi

Oltre all'uso dei tubi d'acciaio come materie prime produrre le piccole e piccole teste, alcune specifiche di piccole e piccole teste possono anche essere prodotte tramite il processo di timbratura dei piatti d'acciaio. La forma della perforazione usata per il disegno è progettata in riferimento alla dimensione della superficie interna della testa di dimensione ed il piatto d'acciaio soppressione è perforato ed allungato con la perforazione.
