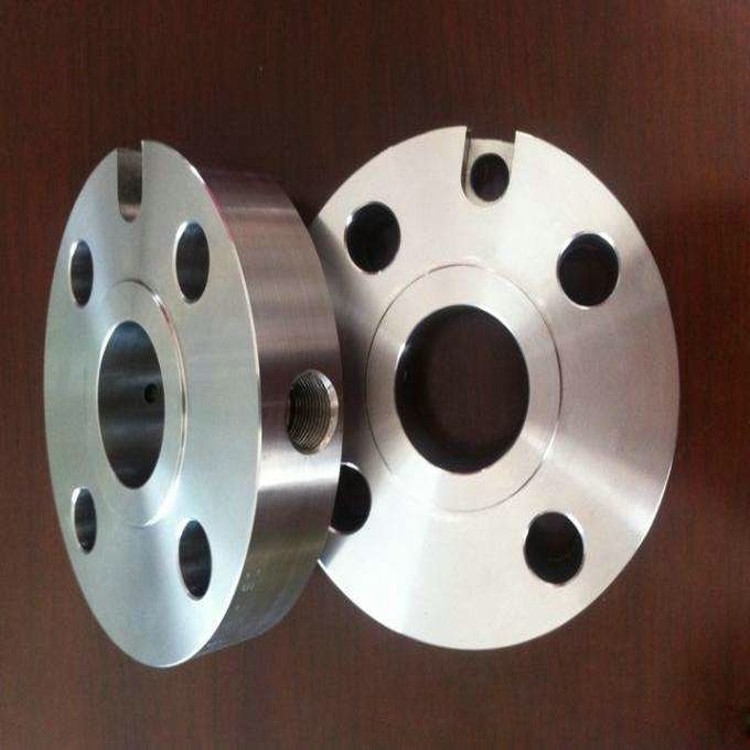

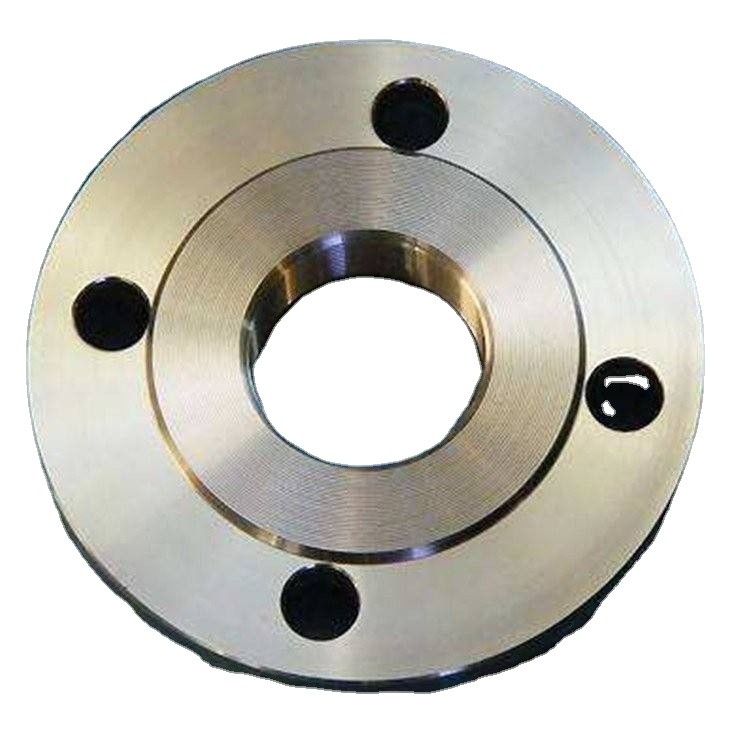

Il tubo ad alta pressione forgiato flangia classe 300 della classe 150 di Asme B16.5 904l

Descrizione di prodotto

Il tubo ad alta pressione flangia classe 150/300/600/900/1500 ha forgiato la flangia Asme B16.5 904l di acciaio inossidabile

L'acciaio inossidabile austenitico eccellente (piatto di acciaio inossidabile 904L) è un acciaio inossidabile austenitico altamente unito in lega con il contenuto molto a basso tenore di carbonio. Ha buona resistenza della corrosione in acido solforico diluito e specialmente è progettato per gli ambienti con gli stati duri di corrosione. Ha il contenuto elevato del cromo e contenuto sufficiente del nichel. L'aggiunta di rame lo fa ha forte resistente agli'acidi, particolarmente l'alta resistenza a corrosione interstiziale del cloruro ed a corrosione di sforzo che si fendono e non è facile da sembrare scavante e fendentesi. L'abilità di corrosione è leggermente migliore di altri gradi d'acciaio ed ha la buone fabbricabilità e saldabilità e può essere usata per i contenitori a pressione.

grado
Grado cinese: 00Cr20Ni25Mo4.5Cu

Numero tedesco del segno: 1,4539

NUMERO AMERICANO: N08904

Norma europea: 904L

Prodotto chimico composition% di acciaio inossidabile 904L

C≤0.03, Si≤1.00, Mn≤2.00, P≤0.035, S≤0.03, Ni: 23.0-25.0, Cr: 18.0-20.0,

Mo: 3.0-4.0, Cu: 4.0-5.0.

prestazione
Lega e circostanza: 926,

Resistenza alla trazione (rm N/mm2): 490,

Carico di snervamento (RP0.2N/mm2): 216,

Allungamento A5 %: 35.

Densità: 8.24g/cm3

uso
Petrolio, attrezzatura petrochimica, quali i reattori in attrezzature petrochimiche, ecc.

* attrezzatura di trasporto e di stoccaggio per acido solforico, quali gli scambiatori di calore, ecc.

* il dispositivo della desolforazione di gas di combustione della centrale elettrica pricipalmente è utilizzato nel corpo della torre, nel condotto di scarico, nel piatto della porta, nelle parti interne, nel sistema a spruzzo, ecc. della colonna d'assorbimento. * impianti di lavaggio e fan nei sistemi di trattamento acido organici.

dispositivi di trattamento del *Seawater, scambiatori di calore dell'acqua di mare, attrezzature dell'industria della carta, acido solforico, attrezzatura di acido nitrico, produzione acida, industria farmaceutica e l'altra attrezzatura chimica, contenitori a pressione, attrezzatura dell'alimento.

piante *Pharmaceutical: centrifughe, reattori, ecc.

alimento *Plant: barattoli della salsa di soia, cucinanti vino, i barattoli del sale, attrezzature ed i condimenti.

Modello materiale di corrispondenza di saldatura: elettrodo (E385-16/17), cavo di saldatura (ER385).

il piatto di acciaio inossidabile 904L è ampiamente usato ed ha la buona resistenza della corrosione, la resistenza al calore, la forza di bassa temperatura e proprietà meccaniche; buona lavorabilità calda come la timbratura e piegamento, nessun trattamento termico che indurisce fenomeno. Ampiamente usato negli elementi della famiglia (stoviglie 1 e 2), gabinetti, condutture dell'interno, scaldabagni, caldaie, vasche, ricambi auto, apparecchi medici, materiali da costruzione, prodotti chimici, industria alimentare, agricoltura, parti della nave.

Precauzioni
1 prestazione di saldatura

Come acciaio inossidabile generale, 90 4 posso essere saldato con vari metodi di saldatura. I metodi di saldatura più comunemente usati sono la saldatura ad arco manuale o saldatura a gas protettivo inerte. Il metallo del cavo o dell'elettrodo è basato sulla composizione del metallo base ed ha un'elevata purezza. Il contenuto di molibdeno è superiore a quello del metallo base. Il preriscaldamento non è richiesto generalmente prima della saldatura, ma nelle operazioni all'aperto fredde, per evitare la condensazione del vapore acqueo, i giunti o le aree adiacenti possono essere riscaldati uniformemente. Si noti che la temperatura locale non dovrebbe superare il ℃ 100, per non causare l'agglomerazione del carbonio e non causare la corrosione intergranulare. Nel saldare, è consigliabile usare la piccola velocità di saldatura veloce della linea energia, continuo e. Generalmente, nessun trattamento termico è richiesto dopo la saldatura. Se il trattamento termico è richiesto, deve essere riscaldato a 1100~1150℃ e poi essere raffreddato rapidamente.

Fabbricabilità 2

Le caratteristiche lavoranti di 904L sono simili a quelle di altri acciai inossidabili austenitici e c'è una tendenza per attaccare e l'incrudimento dello strumento durante lavorare. L'angolo di inclinazione positivo ha cementato i carburi deve essere usato e l'olio vulcanizzato e clorurato è usato come taglio del liquido refrigerante. L'attrezzatura ed il processo dovrebbero essere basati sui locali di riduzione dell'incrudimento. Durante il processo tagliente, la velocità e l'importo taglienti lenti dell'alimentazione dovrebbero essere evitati.

3. Processo di produzione

Come materiale resistente alla corrosione per tutti gli usi, lo strato di acciaio inossidabile 904L può essere laminato a freddo per ottenere i prodotti ad alto rendimento, che possono essere utilizzati in molti campi compreso impiantistica per l'industria alimentare, gli utensili della cucina e le industrie elettroniche. L'uso di ogni campo è differente ed i requisiti prestazionali dell'acciaio inossidabile laminato a freddo 904L di acciaio inossidabile sono inoltre differenti. Particolarmente quando lo spessore della striscia di acciaio inossidabile è piccolo, è estremamente importante cercare la sua prestazione completa della lavorazione a freddo. Analizzando l'influenza dei processi di rotolamento e di tempera sulle sue proprietà e microstruttura e studio dell'influenza dei parametri del processo di produzione sulla sue microstruttura e proprietà, i dati sperimentali possono essere forniti per l'ottimizzazione di produzione ed il miglioramento in loco della prestazione.

Resistenza della corrosione
Nel caso del trattamento termico e della saldatura generali, non ci sarà precipitazione del carburo, eliminante il rischio di corrosione intergranulare dopo il trattamento termico e la saldatura generali. dovuto il contenuto elevato del cromo-nichel-molibdeno e l'aggiunta di rame, 904I può essere passivato anche nella riduzione degli ambienti quali gli acidi solforici e formici. Del nichel del contenuto i risultati elevati anche in una velocità di corrosione più bassa nello stato attivo. In acido solforico puro nella gamma di concentrazione di 0~98%, la temperatura di funzionamento di 904I può essere alta quanto centigrado 40 gradi. In acido fosforico puro nella gamma di concentrazione di 0~85%, la sua resistenza della corrosione è molto buona. In acido fosforico industriale prodotto tramite il processo bagnato, le impurità hanno un forte effetto sulla resistenza della corrosione. Di tutti gli vari acidi fosforici, 904L è più resistente alla corrosione dell'acciaio inossidabile ordinario. In forte acido nitrico d'ossidazione, 904L ha resistenza della corrosione più bassa che i gradi di acciaio legato altamente che non contengono il molibdeno. In acido cloridrico, l'uso di 904L è limitato per abbassare le concentrazioni di 1-2%. in questa gamma di concentrazione. La resistenza della corrosione di 904L è migliore di quella di acciaio inossidabile convenzionale. l'acciaio 904L ha alta resistenza a corrosione ad alveoli. La sua resistenza a corrosione interstiziale nelle soluzioni del cloruro è inoltre molto buona. Il contenuto elevato del nichel di 904L riduce il tasso di corrosione in pozzi e crepe. Gli acciai inossidabili austenitici ordinari possono essere suscettibili di corrosione di sforzo delle in un ambienti ricco di cloruro alle temperature sopra 60°C e questa sensibilizzazione può essere ridotta aumentando il contenuto del nichel dell'acciaio inossidabile. dovuto il contenuto elevato del nichel, 904L è altamente resistente a corrosione di sforzo fendersi nelle soluzioni del cloruro, nelle soluzioni concentrate dell'idrossido e negli ambienti ricchi del solfuro di idrogeno.

La flangia è le parti che collega due estremità del tubo, il collegamento della flangia è definita dalla flangia, guarnizione ed il bullone tre è collegato come gruppo di struttura di sigillatura combinata del collegamento staccabile. La guarnizione si aggiunge fra le due flange e poi è fissata dai bulloni. La flangia differente di pressione, spessore è differente ed i bulloni che utilizzano sono differenti, quando la pompa e la valvola si collegano con il tubo, le parti dell'attrezzatura inoltre sono fatti della forma corrispondente della flangia, anche conosciuto come collegamento della flangia, le parti solitamente closured del collegamento serrato inoltre sono conosciute come flange, quale il collegamento del tubo di ventilazione, questo genere di parti può essere chiamato «tipo parte della flangia», ma questo collegamento fa parte soltanto di un dispositivo, quale il collegamento fra la flangia e pompa idraulica, non è inapposite chiamare la pompa idraulica come tipo parti della flangia, ma piccola valvola relativa, può essere chiamato come tipo parti della flangia .

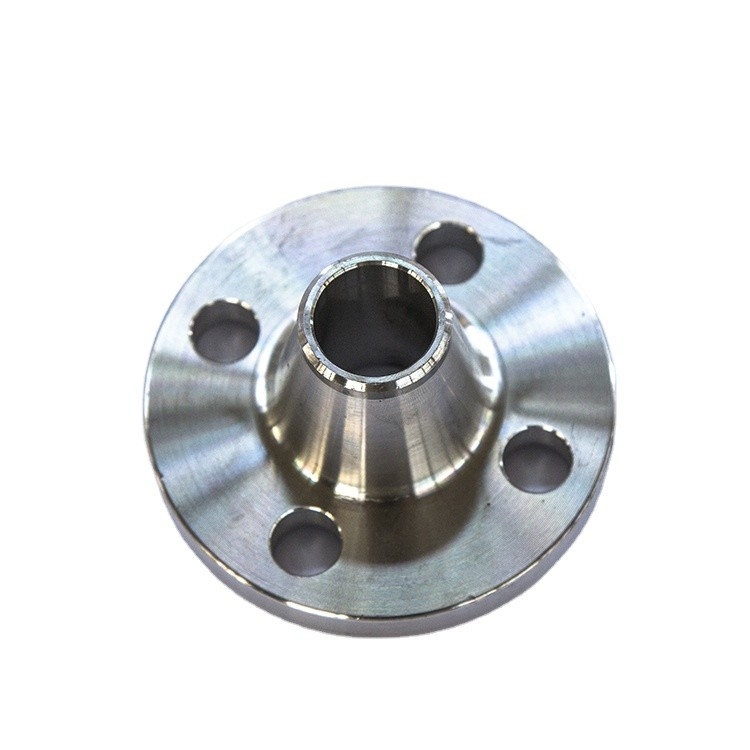

1. Secondo il materiale, può essere diviso nel acciaio al carbonio, nell'acciaio fuso, nell'acciaio legato, nell'acciaio inossidabile, nel rame e nella lega di alluminio. 2. secondo il metodo di produzione, può essere diviso nelle flange forgiate, flange della colata, flange saldate, ecc. 3. secondo la norma fabbricante, può essere diviso nella norma nazionale (GB) (Ministero dello standard industriale chimico, norma del petrolio, norma di Electric Power), norma americana (ASTM), norma tedesca (BACCANO), norma giapponese (JB), ecc. il sistema standard nazionale del mio paese per pressione nominale di GB 1 delle flange del tubo d'acciaio delle flange: 0.25Mpa-42.0Mpa serie 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25 .0, PN42 (serie principale) serie 2: PN0.25, PN0.6, PN2.5, struttura della flangia PN4.0 2.: a, flangia di saldatura piana PL; b, collo di saldatura piano della cinghia COSÌ; c, flangia WN della saldatura di testa; d, interruttore di saldatura della flangia dell'incavo; e, flangia sciolta PJ/SE f, tubo integrato SE; g, Th infilato della flangia; h, copertura BL della flangia, allineante la copertura BL della flangia. 3. tipo della superficie di tenuta della flangia: la superficie piana FF, ha sollevato la rf di superficie, FM di superficie concavo, il MF di superficie convesso, il maschio e femmina il TG di superficie, i collegamenti di tubo di superficie del acciaio al carbonio del collegamento RJ dell'anello sopra 2.5Mpa. La superficie di tenuta della flangia di saldatura piana può essere trasformata tre tipi: tipo regolare, tipo concavo-convesso e tipo del maschio e femmina. L'applicazione della flangia di saldatura piana liscia è il più grande e principalmente è usata nel caso dei termini medi moderati, quali l'aria compressa non purificata a bassa pressione e l'acqua di circolazione a bassa pressione. Il suo vantaggio è che il prezzo è relativamente economico. Flangia d'acciaio della saldatura di testa: È usata per la saldatura di testa della flangia e del tubo. Ha la struttura ragionevole, ad alta resistenza e rigidità, può resistere alla fluttuazione ad alta temperatura ed ad alta pressione, ripetuta della temperatura e di piegamento ed ha prestazione di sigillatura affidabile. La flangia della saldatura di testa con una pressione nominale di 0.25-2.5Mpa adotta una superficie di tenuta concavo-convessa. Flangia di saldatura dell'incavo: comunemente usato in condutture con PN≤10.0Mpa, DN≤40; Flangia del looper della saldatura di testa. È usata spesso nel caso dove la temperatura e la pressione medie non sono alte ed il medium è più corrosivo. Quando il medium è più corrosivo, la parte della flangia che contatta il medium (giunto breve di borsatura) è fatta dei materiali resistenti alla corrosione di prima scelta quale acciaio inossidabile e dell'esterno è premuta dagli anelli della flangia dei materiali di qualità inferiore quale il acciaio al carbonio. per raggiungere sigillatura; Flangia integrale: la flangia è integrata spesso con attrezzature, i tubi, le valvole, ecc. Questo tipo è comunemente usato in attrezzature e valvole.

Le flange sono utilizzate solitamente nelle costruzioni, petrolio, l'industria chimica, potere, edificio di nave, fabbricazione di carta, metallurgia, rifornimento idrico e lavoro di acque luride, luce e industria pesante, scandagliare ed ecc. elettrico.
