Informazioni dettagliate
Descrizione di prodotto

Informazioni dettagliate
Number di modello::	1/2» - 36"	Certificazione::	ISO TUV
Quantità::	1 unità	Dettagli d'imballaggio::	Non sottoponga a fumigazione o non sottoponga a fumigazione il compensato/il pallet o cassa a fumiga
GRADO::	45° 90° 180°	Norma::	ASTM B16.9, BACCANO DI JIS G3458 JIS G3462 17175 EN10253
Evidenziare:	Gomito galvanizzato senza cuciture del tubo di TUV , L'iso senza cuciture ha galvanizzato il gomito del tubo , Gomito del tubo senza cuciture di TUV 45Degree

Descrizione di prodotto

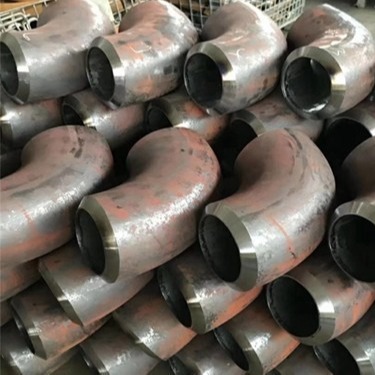

Nero di carbonio senza cuciture del gomito del tubo d'acciaio di Astm A234 Wpb del gomito del tubo d'acciaio galvanizzato

ASTM A234 WPB è un grado comune per il gomito di lunghezza del raggio da 90 gradi, che è uno del molto richiesta. Essi disponibili gamma di spessore ed in una grande. Hanno una buona prestazione e bastano la maggior parte dei bisogni industriali della conduttura.

Quanti tipi di gomiti del tubo d'acciaio?

Secondo la forma, c'è diritto e riducente il gomito.

Secondo l'angolo, c'è normalmente un gomito da 45 gradi, da 90 gradi e da 180 gradi.

Come basato sul raggio, c'è il raggio lungo (1.5D) e breve gomito del raggio (1D).

Per il collegamento, loro possa diviso nel gomito della saldatura dell'incavo, nel gomito della saldatura testa a testa e nel gomito infilato.

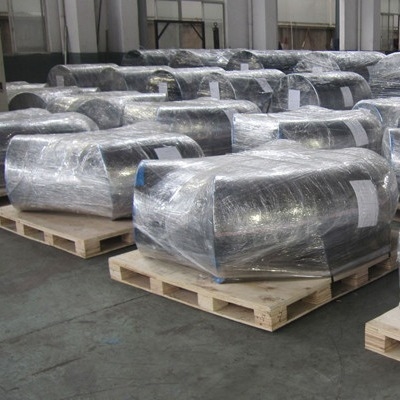

Un pacchetto di un gomito da 90 gradi

Non abbiamo segnato tutti i montaggi Buttweld del acciaio al carbonio con il nome, grado, il calore spessore non, di dimensione, di norma e di programma. Dopo fatto di brillamento, di verniciatura e di un segno 90 del gomito di grado ASTM A234 WPB, i nostri lavoratori li hanno avvolti con schiuma plastica e li hanno imballati nei casi o nei pallet di legno.

Le chiare etichette sono etichettate sul fuori del pacchetto per l'identificazione facile della quantità e la grande cura di identificazione del prodotto è presa durante il funzionamento ed il trasporto.

Dimensioni del gomito di acciaio al carbonio

Dimensioni di un gomito da 90 gradi di acciaio al carbonio & di un gomito da 45 gradi

NPS	O.D. D	90° Rad lungo Centro da concludersi	45° Rad lungo Centro da concludersi B	90° 3D Centro da concludersi	45° 3D Centro da concludersi B
1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1.1/4	42,2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60,3	76	35	152	63
2.1/2	73	95	44	190	79
3	88,9	114	51	229	95
3.1/2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Un gomito da 45 gradi del acciaio al carbonio & le dimensioni del gomito da 90 gradi del acciaio al carbonio sono nei millimetri salvo indicazione contraria. Lo spessore della parete (t) deve essere specificato dal cliente.

TOLLERANZE DIMENSIONALI DEI GOMITI della SALDATURA TESTA A TESTA - 45° E 90° - la LR E 3D - ASME B16.9

Dimensione nominale del tubo	1/2 - 2.1/2	3 - 3.1/2	4	5 - 8
Diametro esterno alla smussatura (D)	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
Dentro il diametro all'estremità	0,8	1,6	1,6	1,6
Centro per concludere la LR (A/B)	2	2	2	2
Centro per concludere 3D (A/B)	3	3	3	3
Dimensione nominale del tubo	10 - 18	20 - 24	26 - 30	32 - 48
Diametro esterno alla smussatura (D)	+ 4 - 3,2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Dentro il diametro all'estremità	3,2	4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Centro per concludere la LR (A/B)	2	2	3	5
Centro per concludere 3D (A/B)	3	3	6	6
Spessore della parete (t)	Meno di 87,5% di spessore della parete nominale

Dimensioni del gomito di ASTM A234 WPB

Norma: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Diametro: DN20 a DN1500/3/4" a 60"

Programma: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Raggio: Breve raggio (SR) e raggio lungo (LR)

Tipo: Senza cuciture e saldato

Superficie: L'iniettore nero, ha galvanizzato

Gomito galvanizzato senza cuciture del tubo certificazione di iso TUV di 45 gradi 0

Gomito galvanizzato senza cuciture del tubo certificazione di iso TUV di 45 gradi 2

Gomito galvanizzato senza cuciture del tubo certificazione di iso TUV di 45 gradi 3

Gomito galvanizzato senza cuciture del tubo certificazione di iso TUV di 45 gradi 4

Gomito galvanizzato senza cuciture del tubo certificazione di iso TUV di 45 gradi 5

Gomito galvanizzato senza cuciture del tubo certificazione di iso TUV di 45 gradi 6

Gomito galvanizzato senza cuciture del tubo certificazione di iso TUV di 45 gradi 7

Prodotto Tag:

Dettagli:
Luogo di origine:	La Cina
Marca:	hongcheng
Certificazione:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Numero di modello:	1/2» a 24"
Termini di pagamento e spedizione:
Quantità di ordine minimo:	1pc
Prezzo:	consult
Imballaggi particolari:	Casse o pallet del compensato
Tempi di consegna:	7-15 giorni del lavoro
Termini di pagamento:	L/C, D/P, T/T
Capacità di alimentazione:	2 milione tonnellate/anno
