Informazioni dettagliate
Descrizione di prodotto

Informazioni dettagliate
Dimensione::	Dimensione su misura, 1/2 " ~48"	Certificazione::	CE DELL'ABS DEL CE DI ASME DNV BV API
Quantità::	1 unità	Dettagli d'imballaggio::	Non sottoponga a fumigazione o non sottoponga a fumigazione il compensato/il pallet o cassa a fumiga
Grado::	45D o su misura	Applicazione::	conduttura, olio, gas/petrolio/acqua
Evidenziare:	CE del gomito del tubo d'acciaio del nero 45Degree , Gomito nero del tubo d'acciaio del CE , hongcheng il nero del gomito del tubo da 45 gradi

Descrizione di prodotto

Acciaio al carbonio 45 gomito del tubo d'acciaio del nero di Dn 800 Sch Std LR A234 Wpb dei montaggi di gomito del tubo del Ce di grado

Nel sistema di conduttura, il gomito è un accessorio per tubi che cambia la direzione della conduttura.

Secondo l'angolo, c'è 45 ° e 90 ° tre del ° 180 più comunemente usato, inoltre, secondo i bisogni del progetto, inoltre include il ° 60 ed altri gomiti anormali di angolo.

I materiali del gomito sono acciaio inossidabile, l'acciaio legato, il acciaio al carbonio, metalli non ferrosi ecc.

Campo di applicazione:

A causa della sua buona prestazione completa, il gomito è ampiamente usato in ingegneria chimica, costruzione, drenaggio, petrolio, luce e l'industria leggera, riscaldamento dell'acqua, protezione antincendio, energia elettrica, spazio aereo, la costruzione navale ed altri progetti di base.

Descrizione	Gomito di acciaio al carbonio LR
Norma	ASTM B16.9, BACCANO DI JIS G3458 JIS G3462 17175 EN10253
Materiale	A234 WP5/P9/P11/P12/P22/P91 A860 WPHY 52/60/65 A403 WP304/304L/316/316L/321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
Dimensione	Diametro esterno: spessore della parete di 6-2400mm: lunghezza di 1.0-200mm: 1-12m
Superficie	Mulino, ricoperto dipinto e antiruggine, ecc
Applicazione	Il tubo della caldaia, prodotto chimico fertilizza il tubo, il tubo gas/del petrolio, il tubo fluido, asta di perforazione, Tubo idraulico, tubo della struttura, ecc

NPS	O.D. D	90° Rad lungo Centro da concludersi	45° Rad lungo Centro da concludersi B	90° 3D Centro da concludersi	45° 3D Centro da concludersi B
1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1.1/4	42,2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60,3	76	35	152	63
2.1/2	73	95	44	190	79
3	88,9	114	51	229	95
3.1/2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Un gomito da 45 gradi del acciaio al carbonio & le dimensioni del gomito da 90 gradi del acciaio al carbonio sono nei millimetri salvo indicazione contraria. Lo spessore della parete (t) deve essere specificato dal cliente.

TOLLERANZE DIMENSIONALI DEI GOMITI della SALDATURA TESTA A TESTA - 45° E 90° - la LR E 3D - ASME B16.9

Dimensione nominale del tubo	1/2 - 2.1/2	3 - 3.1/2	4	5 - 8
Diametro esterno alla smussatura (D)	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
Dentro il diametro all'estremità	0,8	1,6	1,6	1,6
Centro per concludere la LR (A/B)	2	2	2	2
Centro per concludere 3D (A/B)	3	3	3	3
Dimensione nominale del tubo	10 - 18	20 - 24	26 - 30	32 - 48
Diametro esterno alla smussatura (D)	+ 4 - 3,2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Dentro il diametro all'estremità	3,2	4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Centro per concludere la LR (A/B)	2	2	3	5
Centro per concludere 3D (A/B)	3	3	6	6
Spessore della parete (t)	Meno di 87,5% di spessore della parete nominale

Gomito del tubo d'acciaio del nero di 45 gradi per la certificazione del CE della conduttura 2

Dimensioni del gomito di ASTM A234 WPB

Norma: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Diametro: DN20 a DN1500/3/4" a 60"

Programma: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Raggio: Breve raggio (SR) e raggio lungo (LR)

Tipo: Senza cuciture e saldato

Superficie: L'iniettore nero, ha galvanizzato

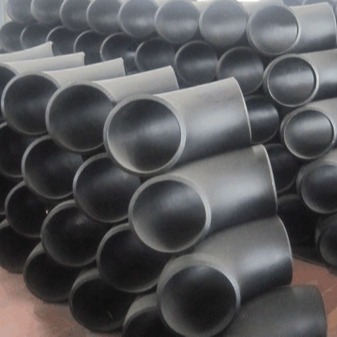

Gomito del tubo d'acciaio del nero di 45 gradi per la certificazione del CE della conduttura 3

Gomito del tubo d'acciaio del nero di 45 gradi per la certificazione del CE della conduttura 4

Gomito del tubo d'acciaio del nero di 45 gradi per la certificazione del CE della conduttura 5

Gomito del tubo d'acciaio del nero di 45 gradi per la certificazione del CE della conduttura 6

Gomito del tubo d'acciaio del nero di 45 gradi per la certificazione del CE della conduttura 7

Prodotto Tag:

Dettagli:
Luogo di origine:	La Cina
Marca:	hongcheng
Certificazione:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Numero di modello:	1/2» a 24"
Termini di pagamento e spedizione:
Quantità di ordine minimo:	1pc
Prezzo:	consult
Imballaggi particolari:	Casse o pallet del compensato
Tempi di consegna:	7-15 giorni del lavoro
Termini di pagamento:	L/C, D/P, T/T
Capacità di alimentazione:	2 milione tonnellate/anno

Gomito del tubo d'acciaio del nero di 45 gradi per la certificazione del CE della conduttura
