Informazioni dettagliate
Descrizione di prodotto

Informazioni dettagliate
Certificazione::	ASME, ANSI, BACCANO, JIS, BS, KS	Materiale ::	Alloysteel
Spessore della parete:	Sch5-Sch160 XXS, STD, XS, SGP	Angolo:	° 180°, ecc di 30° 45° 90
Materiale::	Acciaio inossidabile	Superficie::	sabbiatura, sabbia che rotola, dipingendo o necessario
Scopo::	Angoli di giro o di giro	Abilità del rifornimento::	5000 tonnellate/mese
Evidenziare:	montaggio di gomito del tubo 20MnG , Montaggio di gomito del tubo 18inch , gomito del tubo d'acciaio 20MnG

Descrizione di prodotto

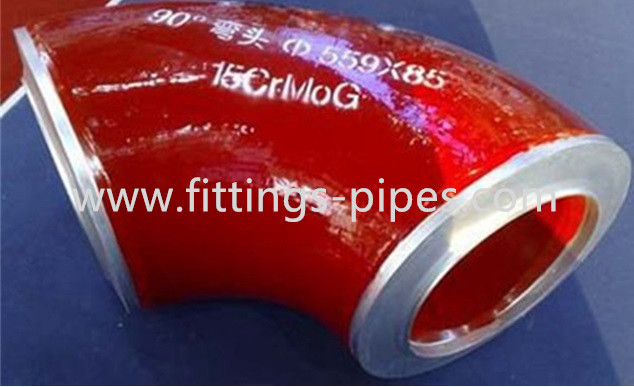

Montaggio di gomito senza cuciture del tubo d'acciaio della lega 20MnG 18" tubo ad alta pressione della caldaia 26T

Descrizione di prodotto

Oggetto

Tubi e montaggi della lega fatti in Cina

Norma

JISG3467-88, JISG3458-88, GB3087, GB6479-2000, GB9948-2006, GB5310-95, GB9948-88, ASME SA210, ASME SA213, ASTM SA335, ASTMA335/A335m, ASTMA213/A213m, BACCANO 17175

Modello no.

12Cr1MoV, P2 (10CrMo910), T91, P91, P9, T9, Cr5Mo, 15CrMo, P11, P12, 13CrMo44,25CrMo, 30CrMo, 40CrMo, 12CrMo, X12CrMo91,12Cr2Mo

Caratteristiche e campo di applicazione:

Ad alta resistenza e hardenability di 20Mng. La plasticità durante la deformazione fredda è media e la fabbricabilità è buona, ma la saldabilità è povera. È adatto ad estinzione ed a tempera. È adatto alberi rotanti, bulloni, dadi, viti, ecc., mandrini, ingranaggi

È utilizzato per la fabbricazione i bulloni, i dadi, le leve, ecc. in macchinario pesante, con hardenability leggermente più alto, saldabilità bassa, ipersensibilità e fragilità di carattere, facile fendersi dopo l'acqua che estigue ed adatta a resistenza di affaticamento.

Nome di prodotto

Materiale

Norma

Dimensione (millimetri)

Applicazione

Tubo di bassa temperatura

16MnDG

10MnDG

09DG

09Mn2VDG

06Ni3MoDG

ASTM A333

GB/T18984-2003

ASTM A333

OD: 8-1240*

PESO: 1-200

Applichi - a ℃ 45 ~ tubo del contenitore a pressione di bassa temperatura di 195 ℃ e dello scambiatore del calore a bassa temperatura

Tubo di caldaia ad alta pressione

20G

ASTMA106B

ASTMA210A

ST45.8-III

GB5310-1995

ASTM SA106

ASTM SA210

DIN17175-79

OD: 8-1240*

PESO: 1-200

Adatto tubo di caldaia, intestazione, tubo di vapore, ecc ad alta pressione fabbricanti

Tubo fendentesi del petrolio

GB9948-2006

OD: 8-630*

PESO: 1-60

Utilizzato nel tubo di fornace della raffineria di petrolio, tubo dello scambiatore di calore

Tubo medio basso della caldaia a pressione

10#

20#

16Mn, Q345

GB3087-2008

OD: 8-1240*

PESO: 1-200

Adatto a fabbricare varia struttura della caldaia a pressione bassa e media e della caldaia di locomativa

Struttura generale

del tubo

10#, 20#, 45#, 27SiMn

ASTM A53A, B

16Mn, Q345

GB/T8162-

2008

GB/T17396-

1998

ASTM A53

OD: 8-1240*

PESO: 1-200

Applichi alla struttura generale, costruente il supporto, l'elaborazione meccanica, ecc

Intelaiatura dell'olio

J55, K55, N80, L80

C90, C95, P110

SPEC. 5CT DI API

ISO11960

OD: 60-508*

PESO: 4.24-16.13

Utilizzato per estrazione petrolifera o gas in pozzo di petrolio rivestire, utilizzato in olio e nel muro laterale del pozzo di gas

Nome di prodotto

Materiale

Norma

Dimensione (millimetri)

Applicazione

Tubo di bassa temperatura

16MnDG

10MnDG

09DG

09Mn2VDG

06Ni3MoDG

ASTM A333

GB/T18984-2003

ASTM A333

OD: 8-1240*

PESO: 1-200

Applichi - a ℃ 45 ~ tubo del contenitore a pressione di bassa temperatura di 195 ℃ e dello scambiatore del calore a bassa temperatura

Tubo di caldaia ad alta pressione

20G

ASTMA106B

ASTMA210A

ST45.8-III

GB5310-1995

ASTM SA106

ASTM SA210

DIN17175-79

OD: 8-1240*

PESO: 1-200

Adatto tubo di caldaia, intestazione, tubo di vapore, ecc ad alta pressione fabbricanti

Tubo fendentesi del petrolio

GB9948-2006

OD: 8-630*

PESO: 1-60

Utilizzato nel tubo di fornace della raffineria di petrolio, tubo dello scambiatore di calore

Tubo medio basso della caldaia a pressione

10#

20#

16Mn, Q345

GB3087-2008

OD: 8-1240*

PESO: 1-200

Adatto a fabbricare varia struttura della caldaia a pressione bassa e media e della caldaia di locomativa

Struttura generale

del tubo

10#, 20#, 45#, 27SiMn

ASTM A53A, B

16Mn, Q345

GB/T8162-

2008

GB/T17396-

1998

ASTM A53

OD: 8-1240*

PESO: 1-200

Applichi alla struttura generale, costruente il supporto, l'elaborazione meccanica, ecc

Intelaiatura dell'olio

J55, K55, N80, L80

C90, C95, P110

SPEC. 5CT DI API

ISO11960

OD: 60-508*

PESO: 4.24-16.13

Utilizzato per estrazione petrolifera o gas in pozzo di petrolio rivestire, utilizzato in olio e nel muro laterale del pozzo di gas

Tubo ad alta pressione d'acciaio senza cuciture della caldaia del montaggio di gomito del tubo della lega 20MnG 18inch 26T 0

Tubo ad alta pressione d'acciaio senza cuciture della caldaia del montaggio di gomito del tubo della lega 20MnG 18inch 26T 1

Proprietà meccanica:

Norma	Grado	Resistenza alla trazione (MPa)	Carico di snervamento (MPa)		Allungamento (%)
Norma	Grado	Resistenza alla trazione (MPa)	≤16	>16-30mm	Allungamento (%)
GB/T8162-1999	10	335	205	195	24
	20	390	245	235	20
	35	510	305	295	17
	45	590	335	325	14
	16Mn	490	325	315	21
GB/T8163	10	335~475	≥205		≥24
	20	410~550	≥245		≥20
	Q345	490~665	≥325		≥21
GB/T3087	10	333-475	≥196		≥24
GB/T3087	20	392-588	≥245/226		≥20
GB/T5310	20G	410-550	≥245		≥24
	12CrMoG	410-560	≥205		≥21
	15CrMoG	450-640	≥235		≥21
	12Cr1MoVG	470-640	≥255		≥21
GB/T9948	10	330-490	≥205		≥24
	20	410-550	≥245		≥21
	12CrMoG	410-560	≥205		≥21
	15CrMoG	410-640	≥235		≥21
GB/T6479	10	330-490	≥205		≥24
	20	410-500	≥245		≥21
	12CrMo	410-560	≥205		≥21
	15CrMo	440-640	≥235		≥21

Tubo ad alta pressione d'acciaio senza cuciture della caldaia del montaggio di gomito del tubo della lega 20MnG 18inch 26T 2

Tubo ad alta pressione d'acciaio senza cuciture della caldaia del montaggio di gomito del tubo della lega 20MnG 18inch 26T 3
Parametri del prodotto

NPS	O.D. D	90° Rad Center lungo da concludersi	45° Rad Center lungo per concludere B	Centro di 90° per concludere A	Centro 45° per concludere B



1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1 ¼	42,2	48	25	95	39
1 ½	48,3	57	29	114	47
2	60,3	76	35	152	63
½ 2	73	95	44	190	79
3	88,9	114	51	229	95
½ 3	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505

Tubo ad alta pressione d'acciaio senza cuciture della caldaia del montaggio di gomito del tubo della lega 20MnG 18inch 26T 4
3,1 IL MTC È OFFERTO DOPO ORDINATO E SPEDITO INSIEME AL CARICO.
DIAMENSION DEL GRADO WPNCMC FITTINGS~ DI ASTM B366

Dimensione nominale del tubo	Tutti i montaggi	Tutti i montaggi	Tutti i montaggi	T dei gomiti	Curvature di ritorno 180°	Curvature di ritorno 180°	Curvature di ritorno di 180 gradi	Riduttori	Cappucci
NPS	O.D. alla smussatura (1), (2)	I.D. all'estremità (1), (3), (4)	Spessore della parete (3)	Dimensione A, B, C, m. della Centro--fine	Centro--centro O	Di nuovo-fronte K	Allineamento dell'estremità U	Lunghezza totale H	Lunghezza totale E
½ a ½ 2	0,06 -0,03	0,03	Meno di 87,5% di spessore nominale	0,06	0,25	0,25	0,03	0,06	0,12
½ 3 - 3	0,06	0,06	Meno di 87,5% di spessore nominale	0,06	0,25	0,25	0,03	0,06	0,12
4	0,06	0,06	Meno di 87,5% di spessore nominale	0,06	0,25	0,25	0,03	0,06	0,12
5 - 8	0,09 -0,06	0,06	Meno di 87,5% di spessore nominale	0,06	0,25	0,25	0,03	0,06	0,25
10 - 18	0,16 -0,12	0,12	Meno di 87,5% di spessore nominale	0,09	0,38	0,25	0,06	0,09	0,25
20 - 24	0,25 -0,19	0,19	Meno di 87,5% di spessore nominale	0,09	0,38	0,25	0,06	0,09	0,25
26 - 30	0,25 -0,19	0,19	Meno di 87,5% di spessore nominale	0,12	…	…	…	0,19	0,38
32 - 48	0,25 -0,19	0,19	Meno di 87,5% di spessore nominale	0,19	…	…	…	0,19	0,38

Tubo ad alta pressione d'acciaio senza cuciture della caldaia del montaggio di gomito del tubo della lega 20MnG 18inch 26T 5

Prodotto Tag:

Dettagli:
Luogo di origine:	La Cina
Marca:	hongcheng
Certificazione:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Numero di modello:	1/2» a 24"
Termini di pagamento e spedizione:
Quantità di ordine minimo:	10pc
Prezzo:	consult
Imballaggi particolari:	Casse o pallet in compensato
Tempi di consegna:	7-15 giorni del lavoro
Termini di pagamento:	L/C, D/P, T/T
Capacità di alimentazione:	2 milione tonnellate/anno
